Микрофокусная рентгеновская система Y.Cheetah


Y.Cheetah Микрофокусная рентгеновская система для контроля печатных плат и электронных компонентов

Область применения
• печатные платы (PCB)
• полупроводниковые приборы и соединения
• электронные приборы
• датчики, микросистемы и корпусированные компоненты
• медицинские приборы
• многоуровневые платы
• микроэлектромеханические системы
• кабели
Постоянная миниатюризация и растущие требования к качеству и надёжности электронных изделий увеличивают потребность в современных системах тестирования с высоким разрешением. Фирма YXLON International решила эту задачу, т.к. она является лидирующим поставщиком промышленного рентгеновского оборудования для микрофокусного и традиционного неразрушающего контроля. На ряду с такими областями применения как электроника, микросистемы, сборки, материалы, спектр применений расширяется продуктами семейства Feinfocus - рентгеновские системы для научных исследований, разработки прототипов, анализа отказов, мониторинга процессов и тестирования больших партий приборов.

Y.Cheetah представляет собой современную универсальную рентгеновскую систему Feinfocus специально смоделированную для получения результатов высочайшего качества одним кликом. Y.Cheetah демонстрирует превосходное качество изображения, уникальную систему манипуляции, и предоставляет возможность тестировать большие партии образцов.

Она может легко адаптироваться под постоянно меняющиеся задачи тестирования. Уникальная система манипуляции в сочетании с технологическими разработками в управлении системой приводят к невероятной гибкости в использовании и высочайшему качеству получаемых изображений. Y.Cheetah является наиболее эффективной системой для решения сложных задач в области микрофокусного анализа как для ручного тестирования отдельно взятых компонентов, так и для автоматического тестирования серии образцов.

пустоты в шариках BGA
пустоты в шариках BGA посадка кристалла
посадка кристалла обрыв проводного соединения
обрыв проводного содинения микросварка проволочных выводов
микросварка проволочных выводов томография шарика BGA
томография шарика BGA катушка чувствительности
катушка чувствительности PLCC
PLCC контроль микросварки
контроль микросварки томография микросварки
томография микросварки автоматический анализ BGA
автоматический анализ BGA

Параметры и возможности
Техническе характеристики
Время получения первого изображения 10 c
Время сканирования для томографии ~ 8 c
Время реконструкции ~ 60 c
Загрузка образца Автоматическая дверь (690 х 650мм)
Управление перемещениями Мышь + джойстик
Стабилизация изображения Пневмоподвеска
Обработка изображения Плоскопанельный цифровой детектор
Размеры образца (макс.) 800 х 500 мм
Область инспекции 460 х 410 мм
Тип трубки Открытая микрофокусная
Диапазон напряжений 10-160 кВ
Мощность трубки 64 Вт
Мощность на мишени 15 Вт
Разрешающая способность < 500 нм
Габаритные размеры ~ 1650 x 1400 x 1850 мм
Вес ~ 2200 кг


Превосходные изображения
Высокое качество изображений является основой для микрофокусного рентгеновского тестирования. Основываясь на новейших технологиях, отвечающих за качество изображения, Y.Cheetah предоставляет высочайшее качество результатов тестирования.

Технология открытых трубок Feinfocus
  • неограниченный срок службы и универсальность в применении
  • микрофокусная трубка на 160 кВ с мощностью 64 Вт
  • мультифокусная (MFT) трубка с тремя режимами - микрофокусный, нанофокусный и режим высокой мощности (опциально)
  • распознавание дефектов размером < 500 nm технология TXI, контролирующая реальную рентгеновскую интенсивность и позволяющая получать чёткое стабильное изображение на протяжении всего тестирования
  • мишень высокой мощности для работы с плотными и низкоконтрастными материалами при высокой мощности

микрофокусное оборудования для системы cheetah

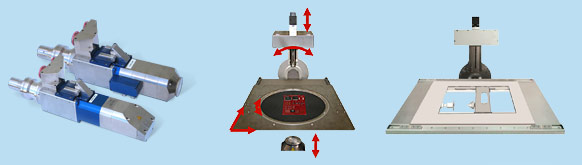

Новейшая система манипуляции
  • двойная ось «увеличения»
  • функция Zoom+ для управления увеличением с сохранением оптимального качества и контраста изображения
  • функция PowerDrive для получения более качественных изображений за короткое время
  • высокая точность манипулятора для пространственных измерений
  • воздушный амортизатор всей системы обработки изображения, включая манипулятор

Высокоскоростной плоскопанельный цифровой детектор
  • отсутствие искажений
  • большое поле обзора, отображаемое на 24-х дюймовом мониторе
  • режимы высокого качества, среднего качества и реального времени с возможностью делать до 30 снимков в минуту
  • отображение информации в реальном времени с 16-ти битной обработкой
