Универсальные микрофокусные рентгеновские томографы
 |  | Comet YXLON GmbH FF20 CT
Точность в своем лучшем виде
FF20 CT Comet YXLON GmbH вооружает пользователей высочайшим пространственным разрешением для наилучшего качества контроля. Система идеально подходит для исследований и разработки, управления процессом или КТ-метрологии:
• Полупроводниковых сборок
• Материалов
• Систем микромеханики и микроэлектромеханики
• Медицинских приборов
С новой FF20 CT полноценная экспертиза мельчайших деталей и минисборок с высочайшим разрешением - на кончике Ваших пальцев
Совершенный 3D-взгляд в малые структуры
С новой FXE-190.61 Comet YXLON GmbH, FF20 CT реализует опыт Comet YXLON GmbH в отображении с высочайшим разрешением и в высокоточной инженерии
• 190 кВ мультифокусная трансмиссионная трубка FeinFocus высочайшего разрешения с водяным охлаждением
• Опциональные мишени на алмазной основе для высокой мощности и предельного разрешения
• Простой доступ для замены мишеней
• Пространство контроля до d 150 мм х 300 мм
• От быстрых обзорных сканов до сканов выбранной области с наибольшим разрешением
• Расширение поля зрения для увеличенных КТ-объемов
• Моторная ось расстояния фокус-детектор до 800 мм
• PowerDrive для оптимального качества изображения за лучшее время
• Прецизионное гранитное основание манипулятора
• Опциональные пакеты метрологии и повышенной точности | Comet YXLON GmbH FF35 CT
Точность и исключительная универсальность
FF35 CT Comet YXLON GmbH дает удобный и надежный доступ к точным результатам контроля широкого круга образцов и задач.
Выдающаяся интеллектуальность и современное интуитивное управление позволяют быстро освоить систему как неопытным пользователям, так и экспертам.
С новой FF35 CT полноценная экспертиза высокотехнологичных промышленных задач высокого разрешения - на кончике Ваших пальцев
Широчайший круг применения томографии для образцов с тонкой структурой FF35 CT Comet YXLON GmbH идеально подходит для
• CT и смешанного DR-CT контроля
• Анализа дефектов и материалов, проверки сборки
• СТ-метрологии - от толщины стенок до сравнения CAD
• F/A, исследований и разработки, управления процессом и серийного контроля в различных отраслях, включая автомобильную, аэрокосмическую, электронную и медицинское приборостроение
• Мощная направленная трубка FeinFocus с водяным охлаждением
• Опция: дополнительная 190 кВ трансмиссионная трубка FeinFocus высокого разрешения
• Большое пространство контроля до d 300 мм х 500 мм
• От быстрых обзорных сканов до сканов выбранной области с наибольшим разрешением
• Расширение поля зрения для увеличенных КТ-объемов
• Моторная ось расстояния фокус-детектор до 1200 мм
• PowerDrive для оптимального качества изображения за лучшее время
• Опциональный наклон объекта для расширенной радиоскопии
• Прецизионное гранитное основание манипулятора
• Опциональные пакеты метрологии и повышенной точности | | Конфигурация и характеристики |  | 1. Рентгеновская трубка FXE-190.61 FeinFocus

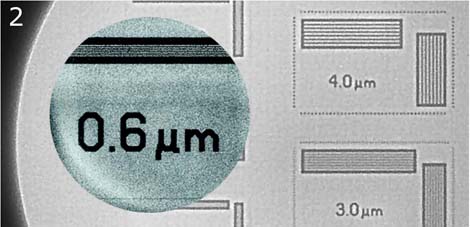

2. Эталон JIMA для субмикронной проверки разрешения

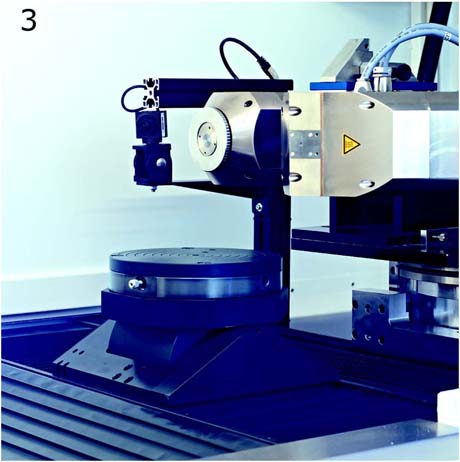

3. Компоненты для высокой мощности, разрешения и точности |  |  | | | FF20 CT | FF35 CT | | Движения | Движения | | Манипулятор КТ и радиоскопии | 6 осей на гранитном основании с виброизоляцией | Манипулятор КТ и радиоскопии | 6-8 осей на гранитном основании с виброизоляцией | | Макс. размер образца (Ø х высота) | 150мм х 300мм | Макс. размер образца (Ø х высота) | 300мм х 500мм | | Макс. вес образца | 5 кг | Макс. вес образца | 30 кг | | Макс. цилиндр КТ-измерения | 150мм х 300мм (вкл. опции) | Макс. цилиндр КТ-измерения | 300мм х 500мм (вкл. опции) | | Расст. фокус-детектор | до 600мм | Расст. фокус-детектор | до 950мм | | Опции | Активное управление вибрацией, многокулачковый патрон, держатели образцов | Опции | Активное управление вибрацией, наклон ±30о, многокулачковый патрон, держатели образцов | | Трубка FeinFocus | Трубки FeinFocus | | FXE-190.61 | 190кВ, 64Вт открытая охлаждаемая мультифокусная трансмиссионная трубка с TXI | Основная трубка | 225кВ, 320Вт открытая охлаждаемая направленная мультифокусная трубка с TXI | | Опциональная 2-я трубка | 190кВ, 64Вт открытая охлаждаемая мультифокусная трансмиссионная трубка с TXI | | Плоскопанельный детектор | Плоскопанельный детектор | | Panel 1313 Ultra High Speed | 16 бит, 1024 х 1024 пикс., 127 мкм, 30-60 1/сек | Panel 1313 Ultra High Speed | 16 бит, 1024 х 1024 пикс., 127 мкм, 30-60 1/сек | | Panel 2530 | 16 бит, 2176 х 1792 пикс., 139 мкм, 9-30 1/сек | | Стол оператора | Стол оператора | | Настройка высоты | 700мм - 900мм | Настройка высоты | 700мм - 900мм | | Шир. х выс. х глуб. | 1800мм х 800мм х 1400мм | Шир. х выс. х глуб. | 1800мм х 800мм х 1400мм | | Монитор управления | 1920х1080, multitouch PCAP (сенсорный проекционно-емкостный) | Монитор управления | 1920х1080, multitouch PCAP (сенсорный проекционно-емкостный) | | Монитор просмотра | 1080х1920, multitouch PCAP (сенсорный проекционно-емкостный) | Монитор просмотра | 1080х1920, multitouch PCAP (сенсорный проекционно-емкостный) | | Кабина | Кабина | | Загрузочная дверь (ширина х высота) | 600мм х 790мм, моторная | Загрузочная дверь (ширина х высота) | 650мм х 790мм, моторная | | Шир. х выс. х глуб. | 2300мм х 990мм х 2220мм | Шир. х выс. х глуб. | 2900мм х 1550мм х 2220мм | | Вес | ~3500кг | Вес | ~8000кг | |  |  |  |  |  | 1. Интуитивная настройка параметров
2. Сенсорное управление
3. Встроенный 3D-просмотр
4. Удаленное наблюдение

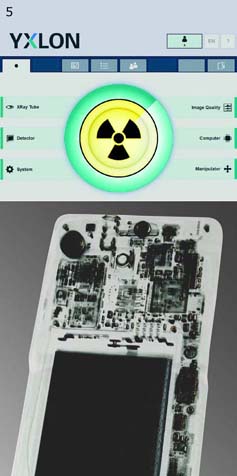

5. Информация с одного взгляда | | Умное сенсорное управление Comet YXLON GmbH Geminy
Новое ПО Geminy с сенсорным интерфейсом дает невиданную ранее свободу через умную поддержку пользователя.
Загрузка и пуск
• Полностью автоматическая защита от столкновений
• Удобное позиционирование объекта через сенсорный экран
• Автокалибровка всего пространства контроля
КТ-настройки
• Умная сенсорная КТ для автоматических обзорных сканов
• КТ областей через их интуитивную маркировку
Программирование
• Умное сенсорное программирование для повторного контроля отремонтированных или однотипных деталей
• Оптимизация программ перетаскиванием
Различные профили пользователей
Передовое высоко интуитивное управление FF20 CT активно поддерживает пользователей всех уровней - от новичков до опытных экспертов
• Выполнение автоматического контроля с умным сенсорным управлением

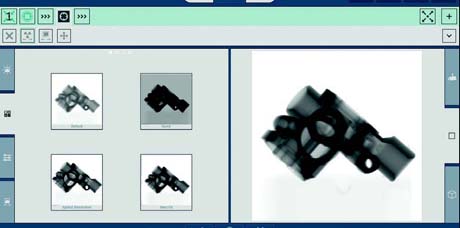

• Простой выбор наилучших настроек изображения через предварительный просмотр
• Привычная настройка параметров движками
• Полное управление параметрами для экспертов через панель управления и цепь изображения с перетаскиванием
Удаленное наблюдение с уведомлениями
Экономия времени благодаря постоянной связи для сообщений о ходе контроля и техническом состоянии:
• Монитор Geminy работы и состояния системы
• Многофункциональная светодиодная панель состояния на загрузочной двери
• Удаленное наблюдение
• Отправка сообщений о состоянии системы, например, по окончании сканирования |
